Pomocou priemyselnej počítačovej tomografie lokalizujeme a kvantifikujeme póry, dutiny, trhliny a cudzie inklúzie v celom objeme súčiastky.
Získate informácie o ich veľkosti, tvare, polohe a priestorovom rozložení. Výsledky môžete využiť pri kontrole kvality, optimalizácii výroby, vývoji výrobkov aj riešení reklamácií.
konzultovať analýzu pórovitosti
Analýza poskytuje nielen vizualizáciu defektov, ale aj ich kvantitatívne vyhodnotenie v celom objeme súčiastky alebo vo vybraných kritických oblastiach.
VEĽKOSŤ A OBJEM
Rozmery, objem a ekvivalentný priemer defektov.
TVAR DEFEKTOV
Vyhodnotenie tvaru pórov, dutín, trhlín a inklúzií.
POLOHA A ROZLOŽENIE
Umiestnenie a priestorové rozloženie defektov.
MIERA PÓROVITOSTI
Celková alebo lokálna pórovitosť vo zvolenom objeme.
CT analýza je vhodná pre kontrolu kvality, vývoj výrobkov aj riešenie konkrétnych výrobných problémov.
Kontrola odliatkov
Porovnanie výrobných sérií
Plastové a kompozitné diely
Kontrola kritických oblastí
Analýza porúch a prasknutia
Reklamácie a riešenie problémov
Pri kovových odliatkoch môžeme vykonať podrobné vyhodnotenie pórovitosti podľa požiadaviek metodík P202/P201 (VW 50097) alebo P203.
Defekty analyzujeme v definovaných oblastiach súčiastky podľa zadaných kritérií. Vyhodnocovať možno ich rozmery, počet, polohu, rozloženie a lokálny podiel pórovitosti.
Výsledkom je prehľadná obrazová dokumentácia, štatistika a klasifikácia, ktorá umožňuje objektívne posúdiť kvalitu dielu. Vhodnú metodiku a oblasti hodnotenia zvolíme podľa typu súčiastky a požiadaviek zákazníka.

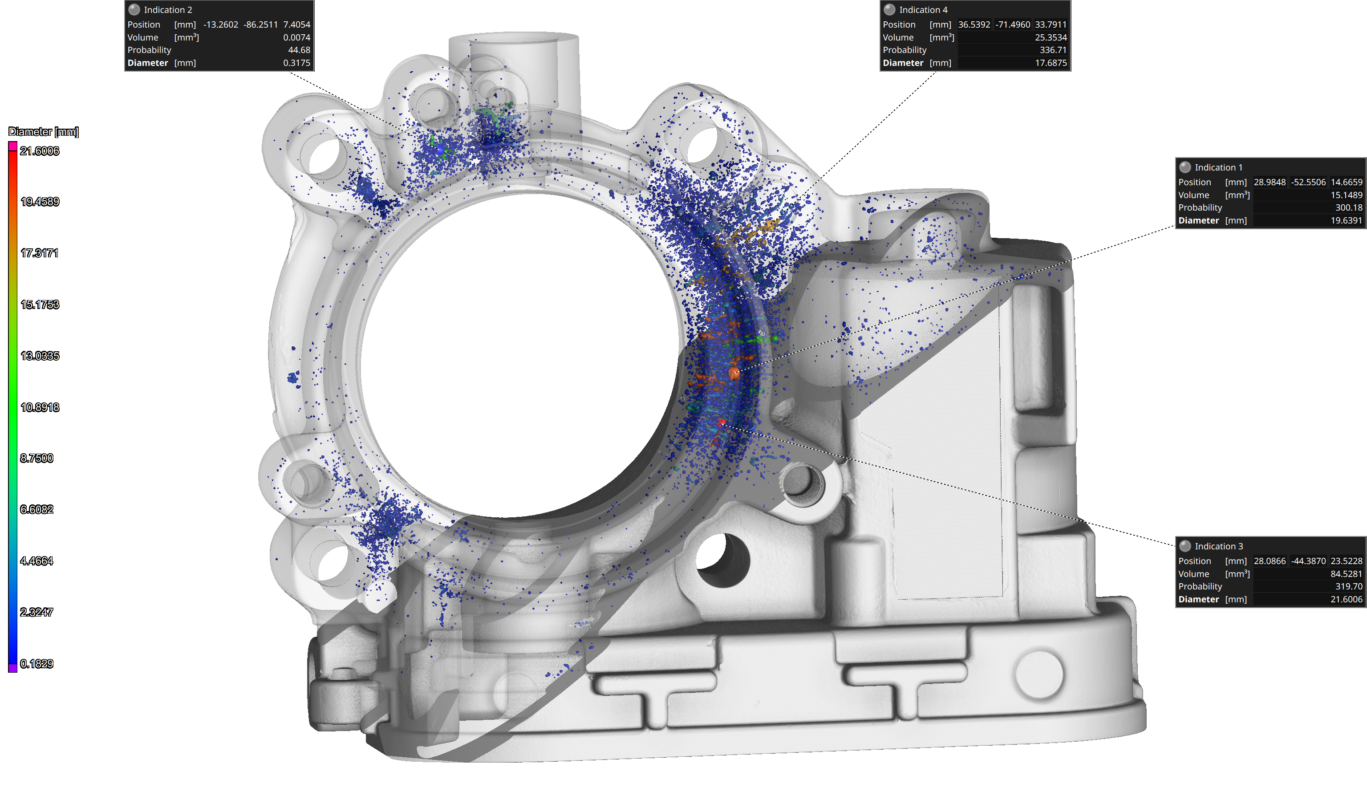

3D vizualizácia defektov
Farebné zobrazenie pórov, dutín a inklúzií priamo v objeme súčiastky.
Kvantitatívne výsledky
Počet, rozmery, objem, poloha, tvar a podiel zistených defektov.
Dokumentácia a dáta
Obrazové výstupy, tabuľky, štatistiky, protokol a podľa dohody aj export dát.
