CT porovnanie súčiastky s CAD modelom

Zistíme, kde a o koľko sa vyrobená súčiastka odchyľuje od návrhu.

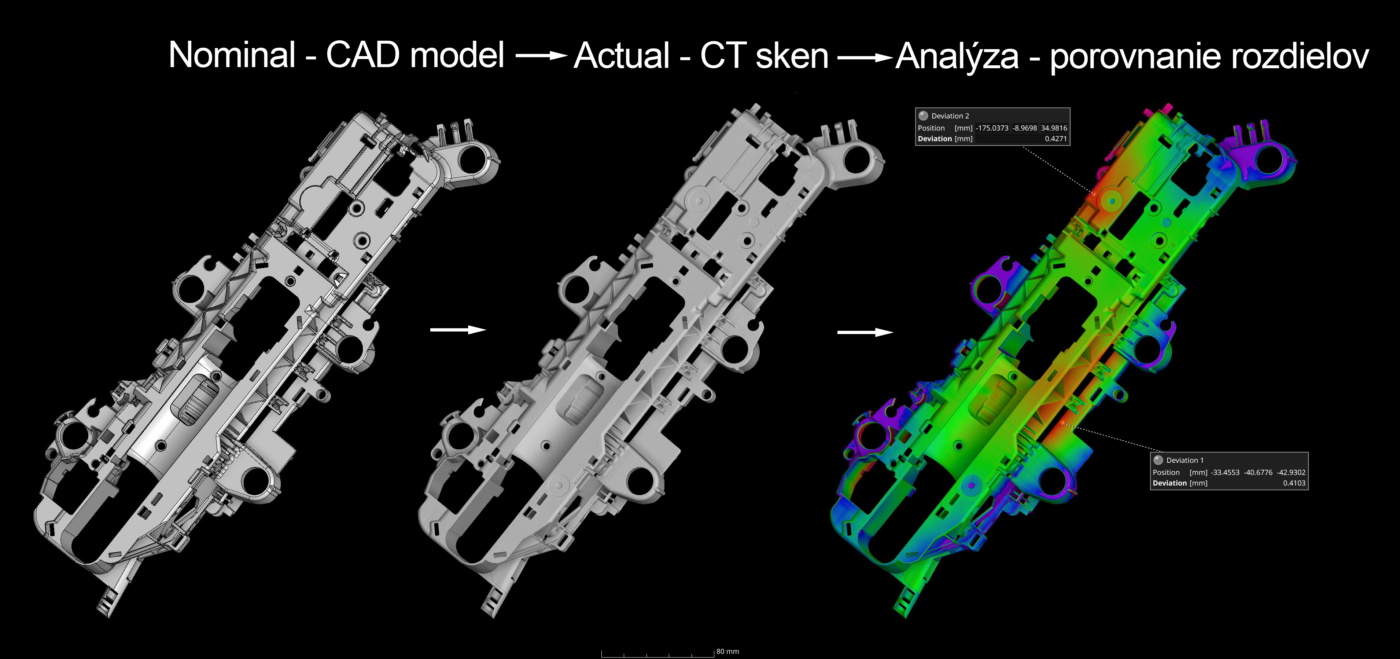

Pomocou priemyselnej počítačovej tomografie porovnáme skutočnú geometriu vyrobenej súčiastky s jej CAD modelom.

Farebná mapa odchýlok okamžite ukáže oblasti, ktoré sú oproti nominálnemu tvaru posunuté dovnútra alebo smerom von. Analýza umožňuje lokalizovať deformácie, zmeny tvaru a ďalšie geometrické odchýlky bez rozrezania alebo poškodenia dielu.

Oficiálna funkcia Nominal/Actual Comparison umožňuje farebne porovnávať CT/voxelové dáta s CAD alebo mesh dátami a zobrazovať odchýlky od referenčnej geometrie.

konzultovať porovnanie s CAD

Čo dokážeme porovnaním s CAD modelom vyhodnotiť

Porovnanie neposkytuje iba vizuálny obraz rozdielov. Umožňuje presne lokalizovať odchýlky, určiť ich veľkosť a posúdiť geometriu celého dielu alebo iba vybraných funkčných oblastí.

GEOMETRICKÉ ODCHÝLKY
Rozdiel medzi skutočným povrchom súčiastky a nominálnou CAD geometriou.

DEFORMÁCIE A ZMENY TVARU
Lokalizácia prehnutia, skrútenia, zmrštenia alebo iných nežiaducich zmien geometrie.

MINIMÁLNE A MAXIMÁLNE ODCHÝLKY
Identifikácia miest s najväčšou kladnou alebo zápornou odchýlkou.

ŠTATISTIKA ODCHÝLOK
Vyhodnotenie rozloženia odchýlok na celom diele alebo v definovaných oblastiach.

Kedy je porovnanie s CAD modelom vhodné

Analýza je vhodná vždy, keď potrebujete zistiť, či vyrobená súčiastka zodpovedá navrhnutej geometrii a kde vznikajú rozdiely medzi CAD modelom a reálnym výrobkom.

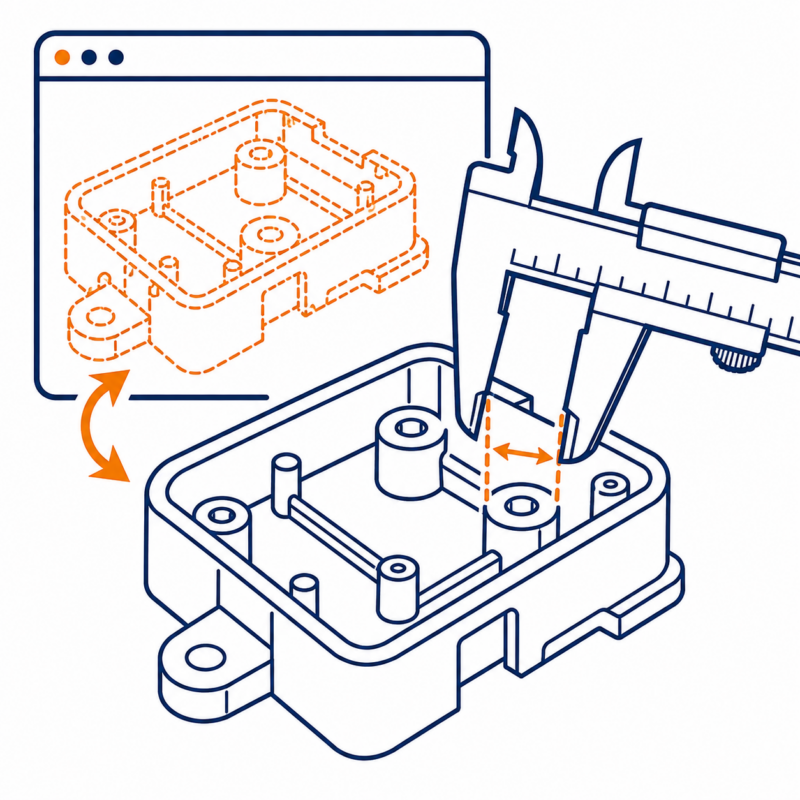

Plastové výlisky

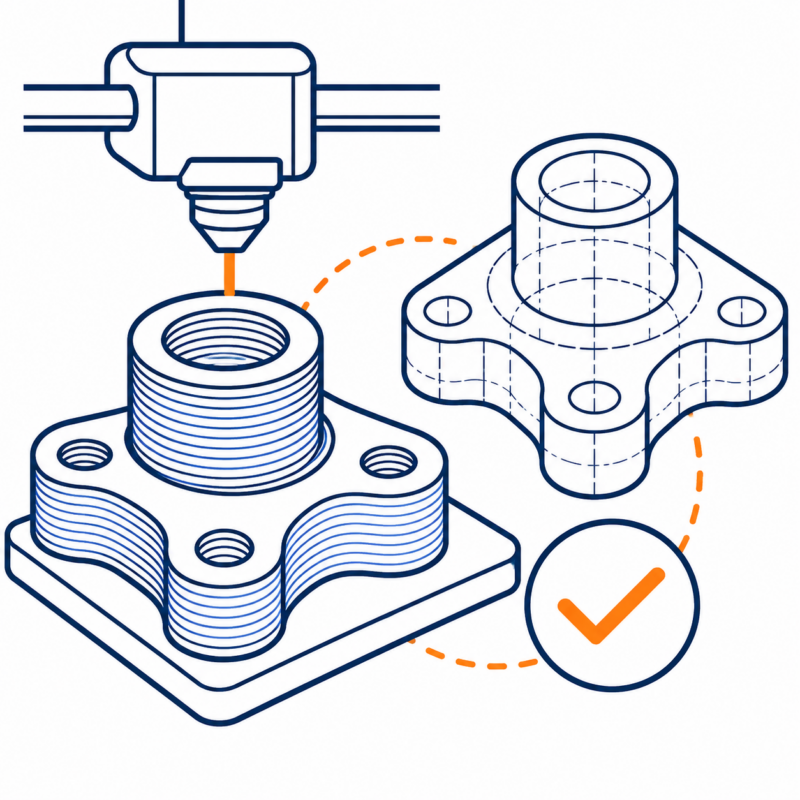

3D tlačené diely

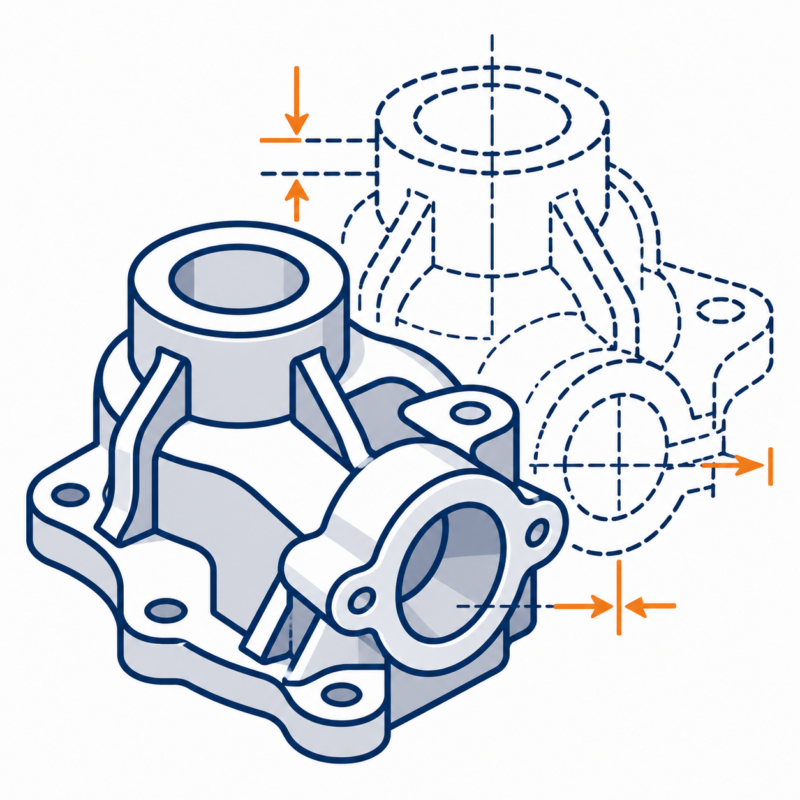

Kovové odliatky

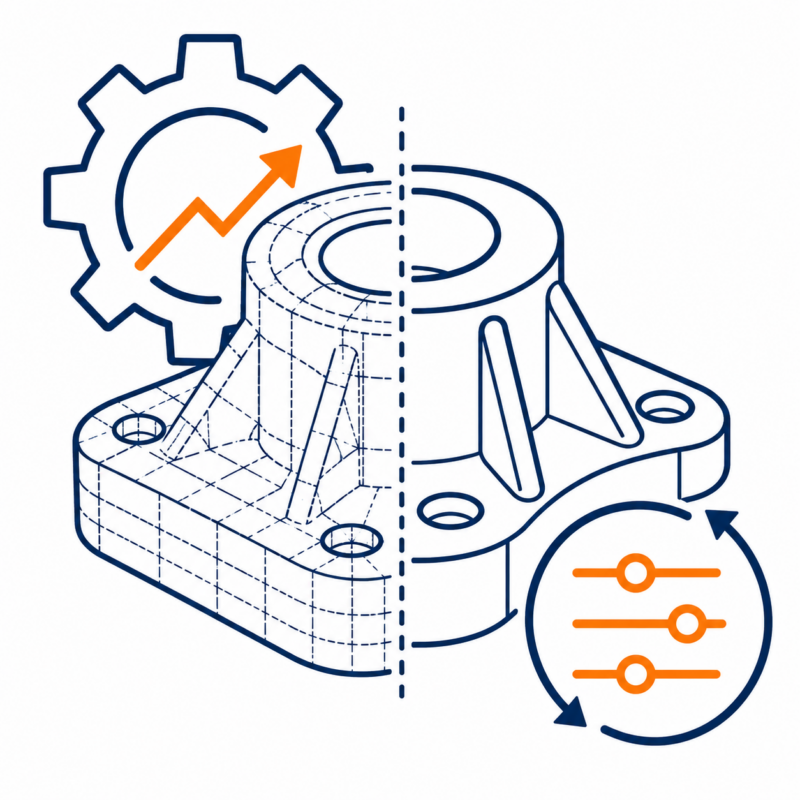

Optimalizácia výroby

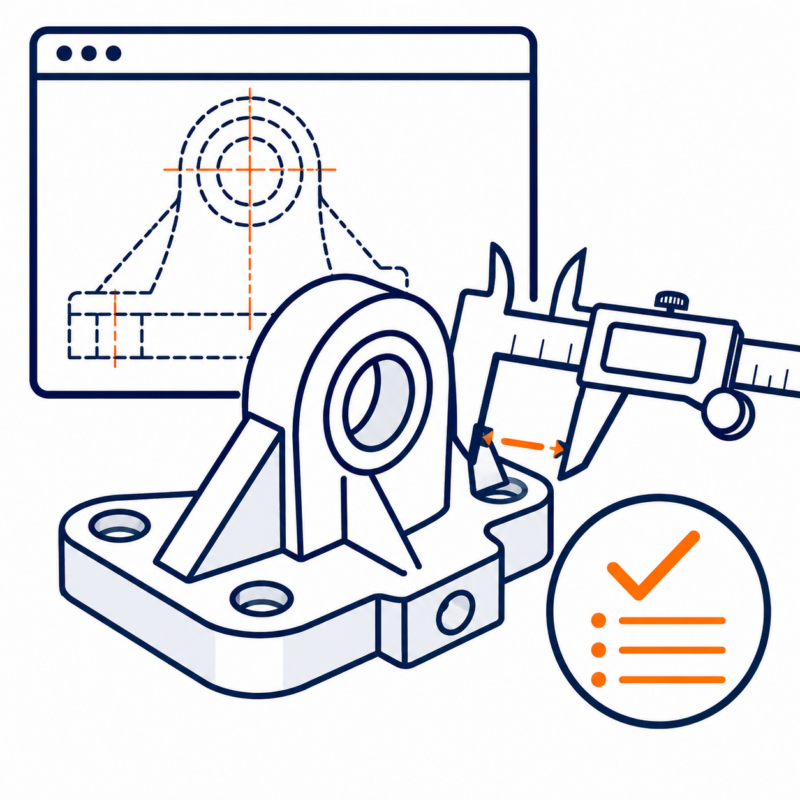

Prototypy a prvé kusy

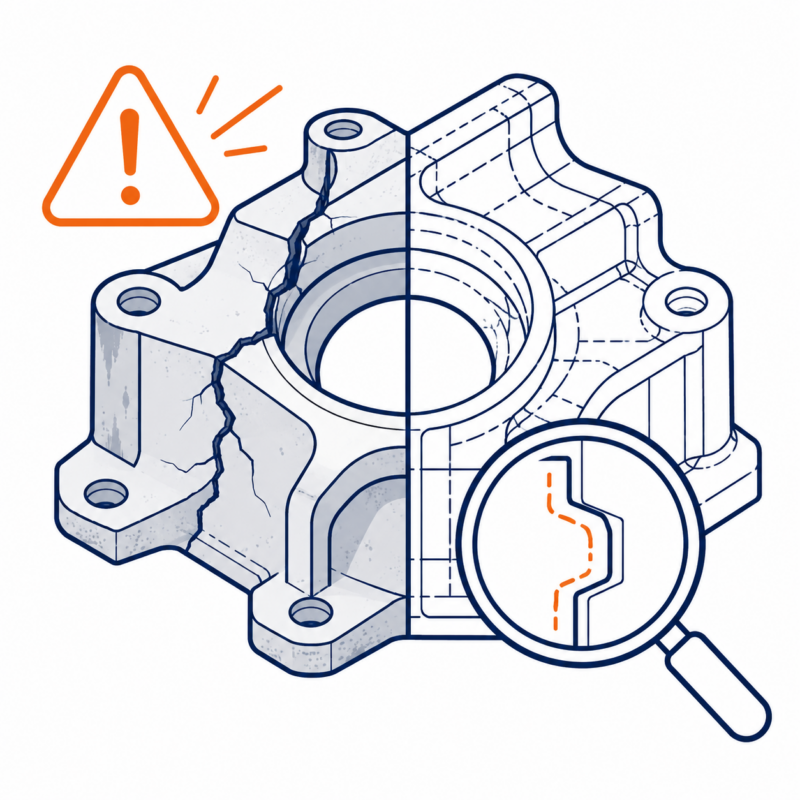

Reklamácie a poruchy

Od CT skenu k farebnej mape odchýlok

Najskôr vytvoríme presný trojrozmerný CT model súčiastky a určíme jej skutočný povrch.

Následne importujeme nominálny CAD model a oba dátové súbory vhodným spôsobom vzájomne zarovnáme. Až po správnom zarovnaní sa vypočíta vzdialenosť skutočného povrchu od referenčnej geometrie.

Výsledok zobrazíme pomocou farebnej mapy, ktorá umožňuje rýchlo rozpoznať oblasti zodpovedajúce návrhu aj miesta s významnými geometrickými odchýlkami.

Presné určenie povrchu a správne zarovnanie na nominálny diel alebo súradnicový systém sú pre CT metrológiu zásadné. VG podporuje zarovnanie podľa bodov, povrchov aj geometrických prvkov.

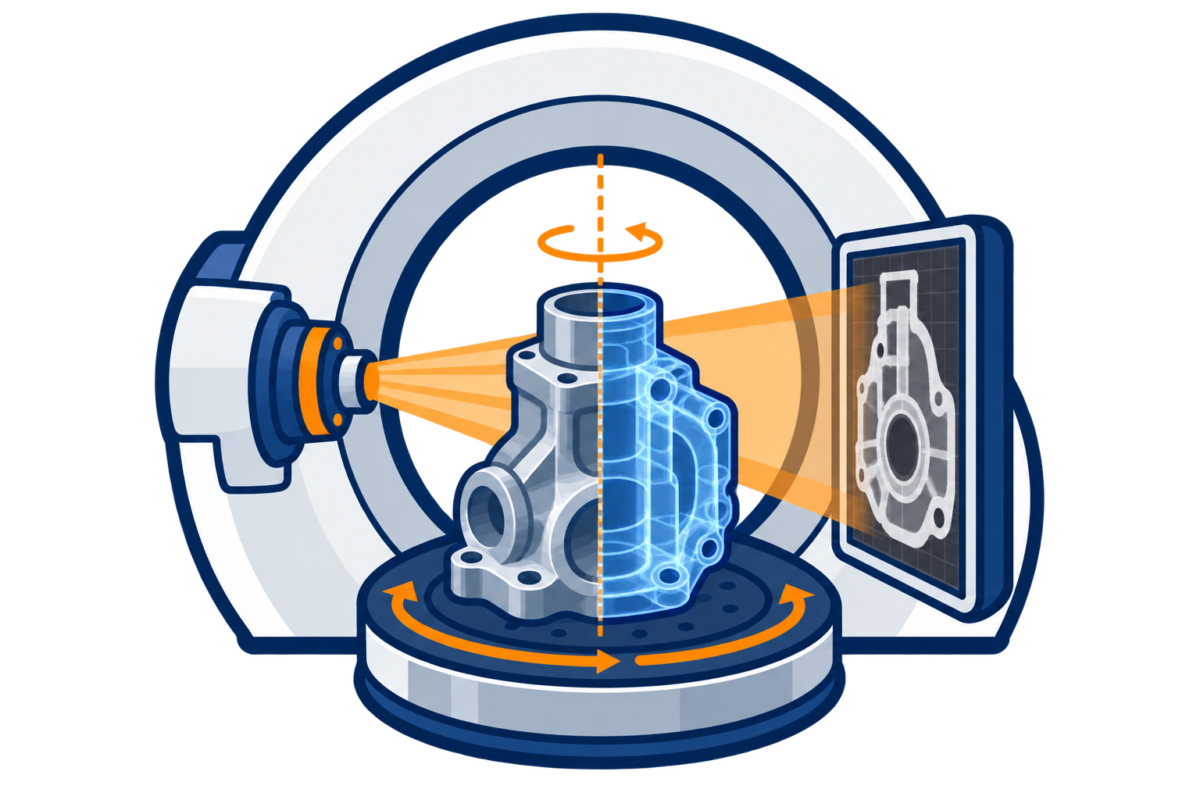

CT SKENOVANIE

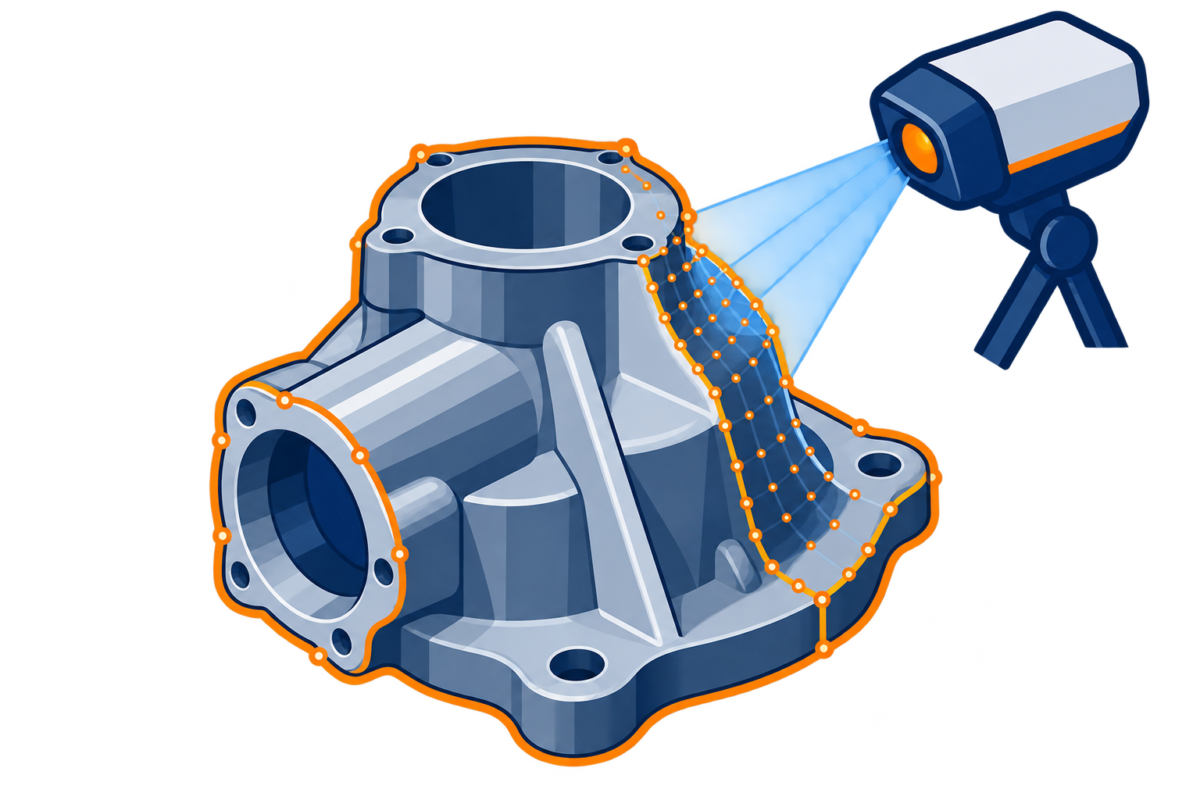

URČENIE POVRCHU

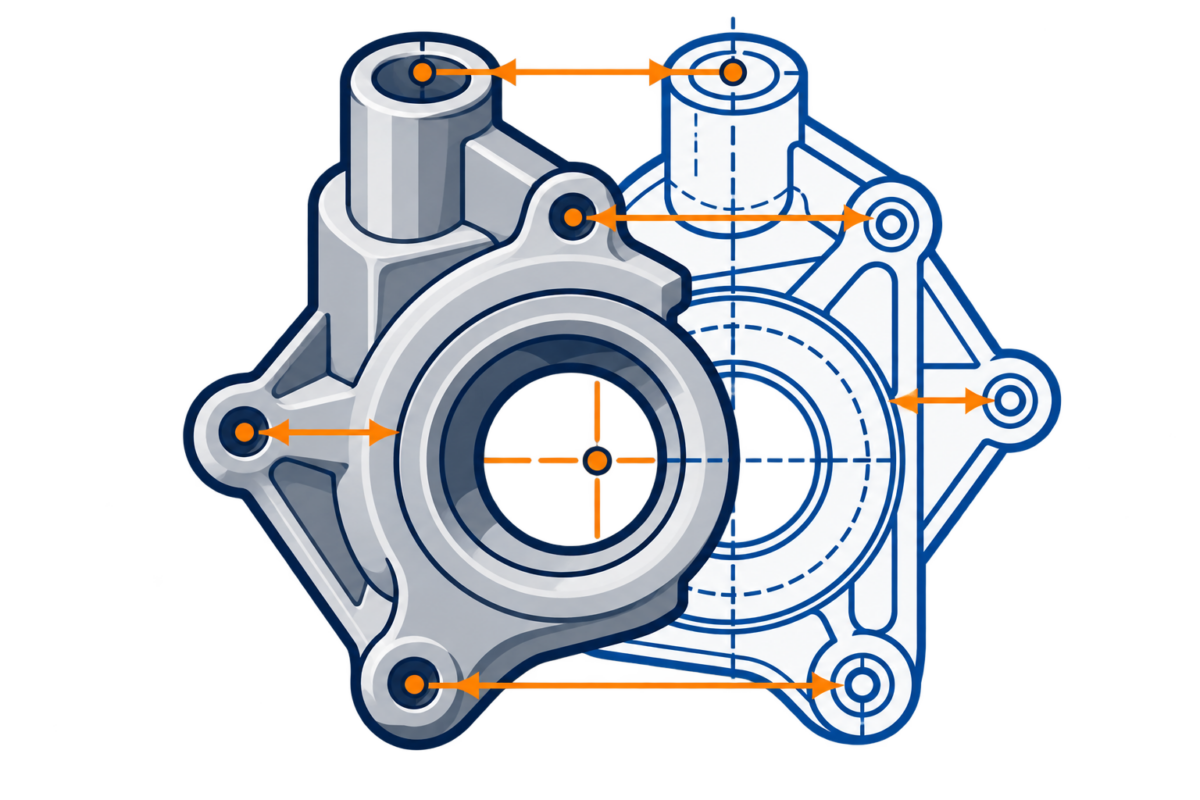

ZAROVNANIE S CAD

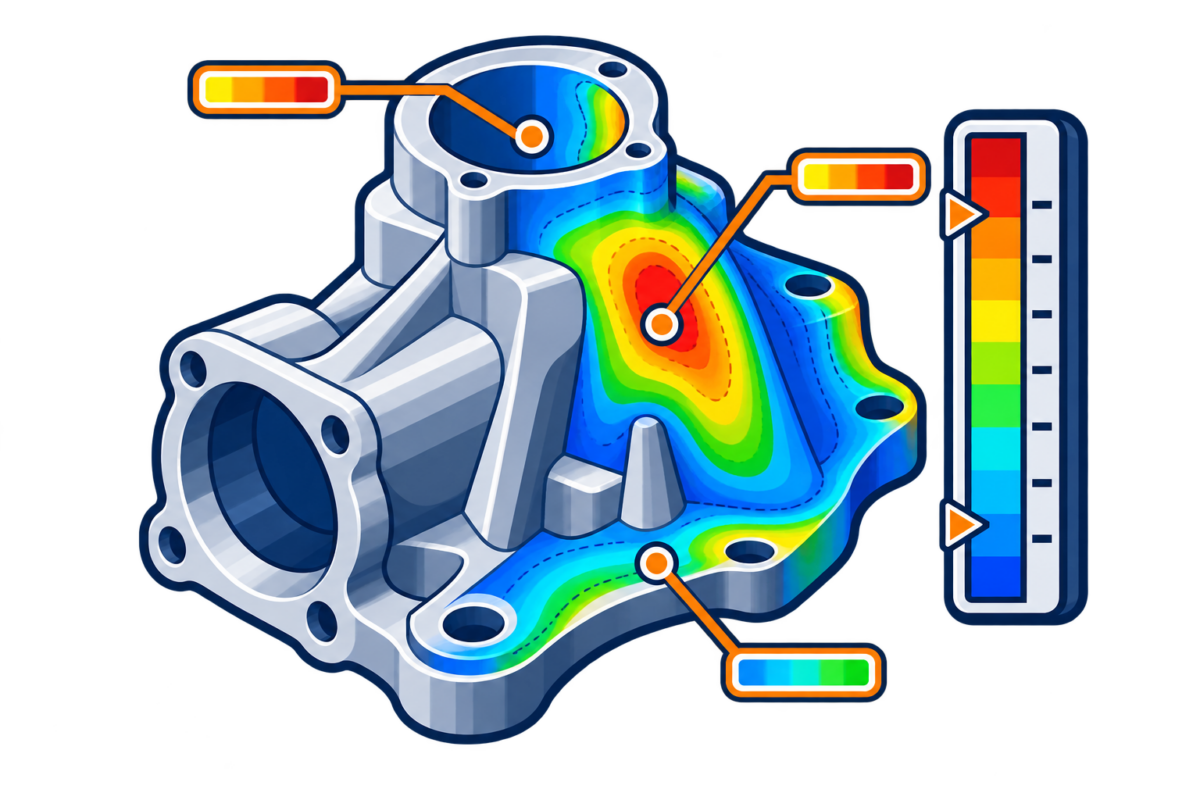

MAPA ODCHÝLOK

Zarovnanie podľa účelu kontroly

Spôsob zarovnania CT dát s CAD modelom volíme podľa toho, akú otázku má analýza zodpovedať. Rovnaký diel môže pri rôznom spôsobe zarovnania poskytovať odlišný pohľad na geometrické odchýlky.

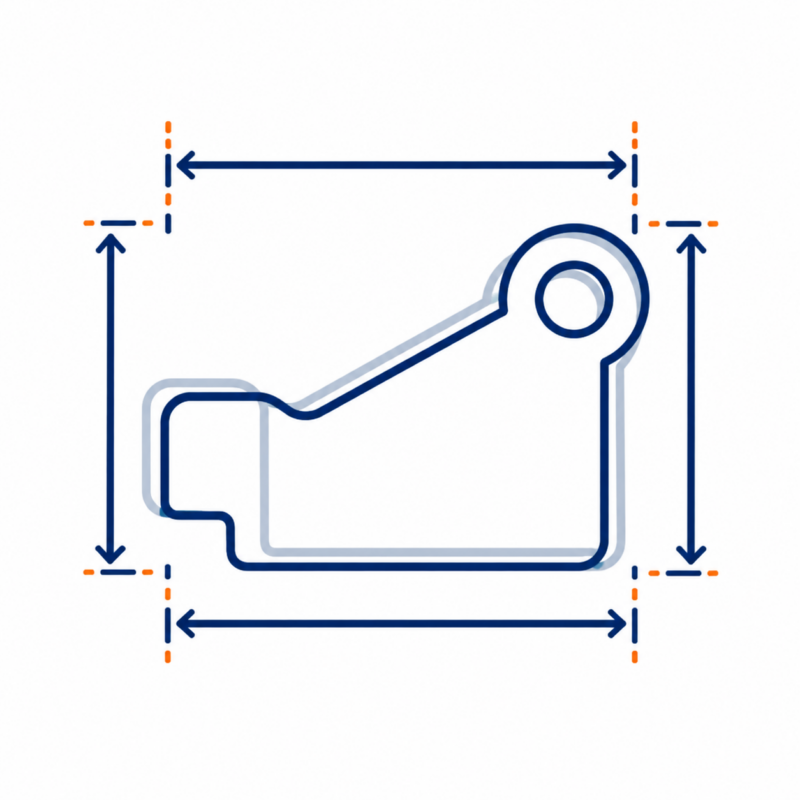

Best fit zarovnanie

Skutočný a nominálny model sa vzájomne nastavia tak, aby bola celková odchýlka povrchov čo najmenšia.
Je vhodné najmä na celkové posúdenie tvaru a deformácie dielu.

Zarovnanie podľa referencií

Diel sa zarovná podľa zvolených plôch, osí, bodov alebo referenčného systému definovaného technickým zadaním.
Tento spôsob je vhodný vtedy, keď je dôležité správanie konkrétnych funkčných oblastí voči definovaným referenciám.

Porovnanie nie je obmedzené iba na CAD model

Najčastejšie používame ako nominálnu referenciu CAD model súčiastky. Podľa typu projektu však možno porovnať aj dve rôzne CT merania, polygonálny mesh alebo iný vhodný referenčný dátový súbor.

To umožňuje napríklad porovnávať diel pred a po technologickej zmene alebo dve výrobné série medzi sebou.

Výstupy z analýzy

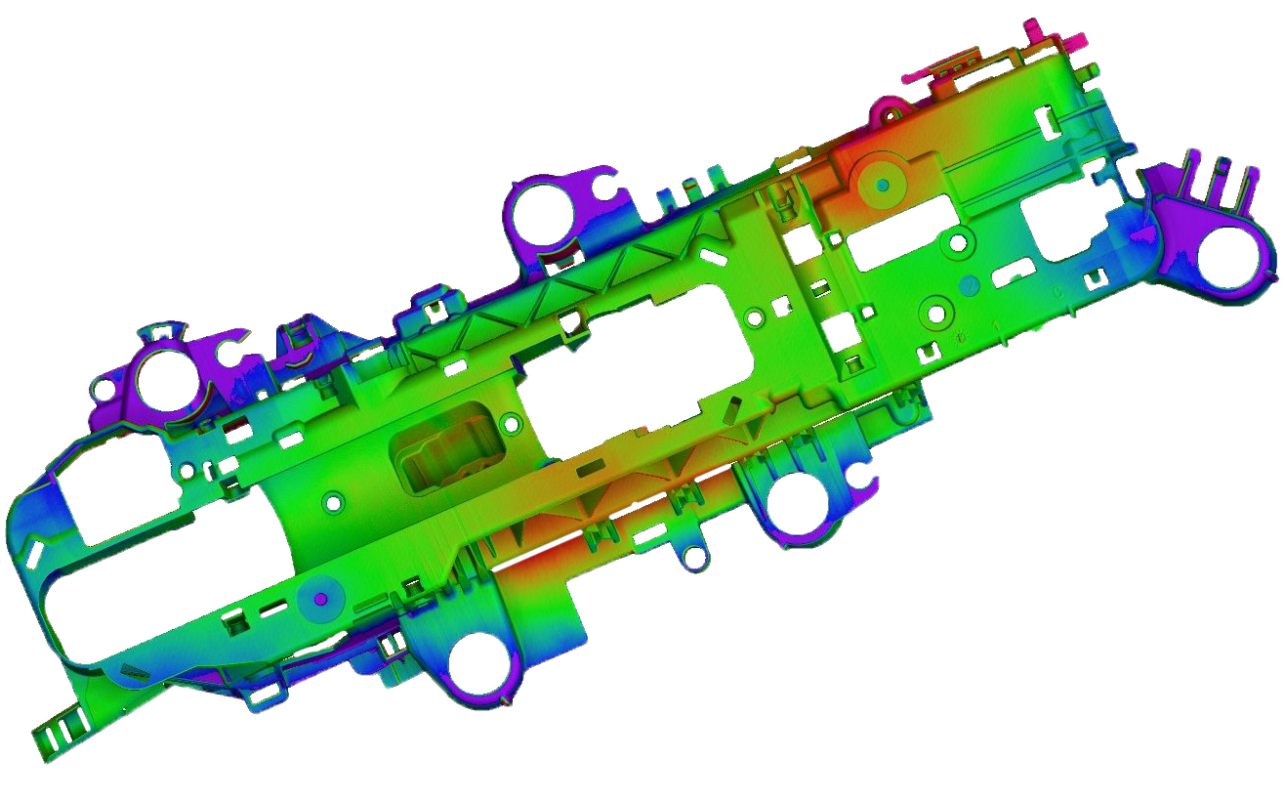

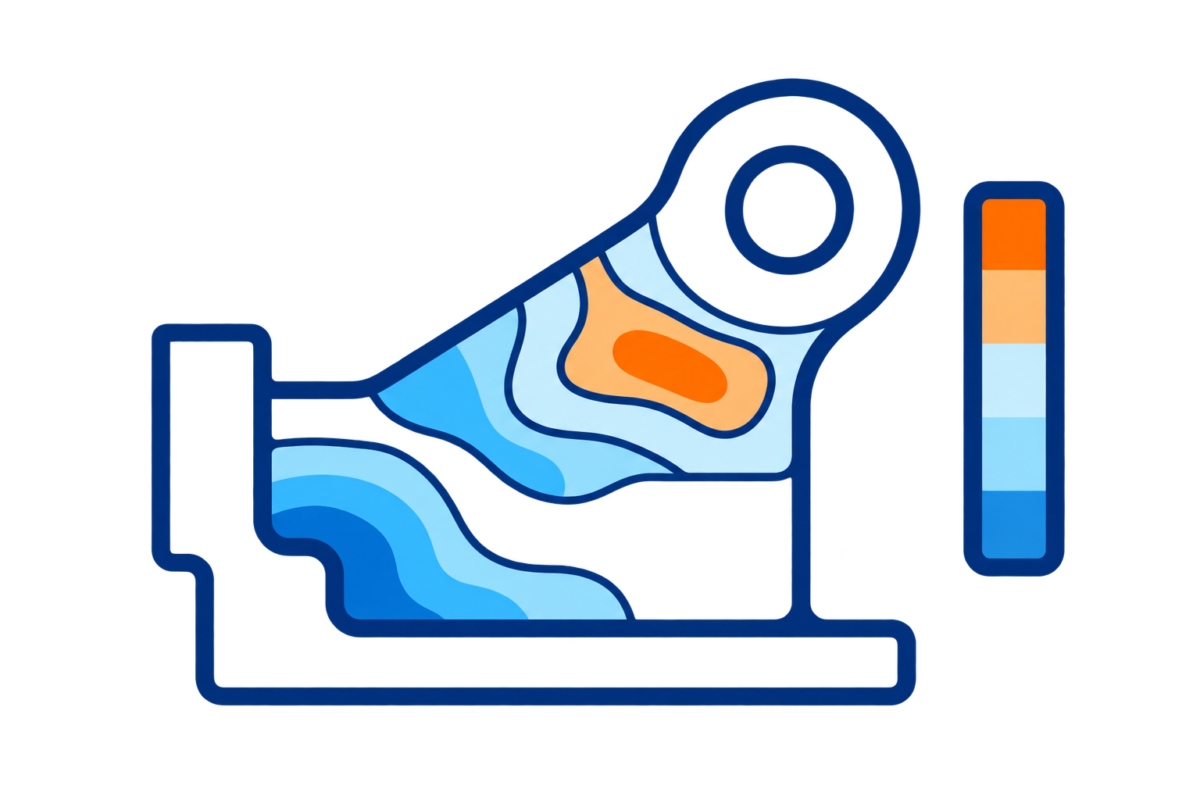

Farebná mapa odchýlok

Prehľadné 2D a 3D zobrazenie rozdielov medzi skutočnou a nominálnou geometriou.

Kritické miesta a hodnoty

Označené lokálne odchýlky, minimálne a maximálne hodnoty a vyhodnotenie vybraných oblastí.

Dokumentácia a dáta

Obrazové výstupy, tabuľky, štatistiky a podľa dohody export výsledkov na ďalšie spracovanie.
