CT kontrola zostáv a montáže

Skontrolujeme vnútorné komponenty bez rozoberania výrobku.

Pomocou priemyselnej počítačovej tomografie zobrazíme vnútornú štruktúru kompletne zmontovaného výrobku a overíme polohu, orientáciu a správnosť osadenia jednotlivých komponentov.

CT analýza umožňuje odhaliť chýbajúce, nesprávne umiestnené alebo deformované diely, skontrolovať vzájomnú polohu komponentov a preskúmať oblasti, ktoré po montáži nie sú dostupné bežnej vizuálnej alebo rozmerovej kontrole.

konzultovať kontrolu zostavy

Čo dokážeme v zostave vyhodnotiť

CT poskytuje kompletný 3D pohľad na vnútornú montáž výrobku. Umožňuje kontrolovať nielen prítomnosť jednotlivých komponentov, ale aj ich polohu, vzájomné uloženie a prípadné poškodenie.

PRÍTOMNOSŤ KOMPONENTOV
Overenie, či zostava obsahuje všetky požadované diely, vložky, tesnenia, pružiny, skrutky alebo ďalšie vnútorné prvky.

POLOHA A ORIENTÁCIA
Kontrola správneho umiestnenia, natočenia a osadenia jednotlivých komponentov vo vnútri zostavy.

VZÁJOMNÉ ULOŽENIE
Posúdenie vzdialeností, kontaktov, vôlí a vzájomnej polohy jednotlivých dielov.

POŠKODENIE A DEFORMÁCIE
Odhalenie prasklín, deformácií, posunutia alebo poškodenia komponentov vzniknutého pri montáži alebo prevádzke.

Kedy je CT kontrola zostavy vhodná

CT analýza je vhodná najmä vtedy, keď je potrebné skontrolovať vnútornú montáž výrobku bez jeho otvorenia, rozobratia alebo poškodenia.

Kontrola montáže

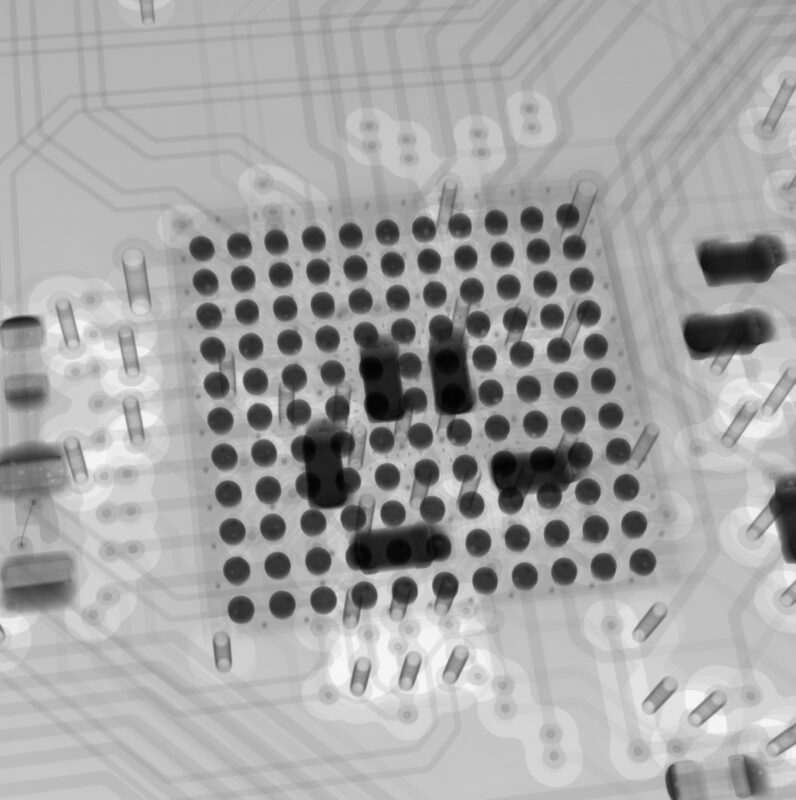

Elektrické a elektronické zostavy

Chýbajúce komponenty

Prototypy a prvé kusy

Vnútorné vôle a kontakty

Reklamácie a poruchy

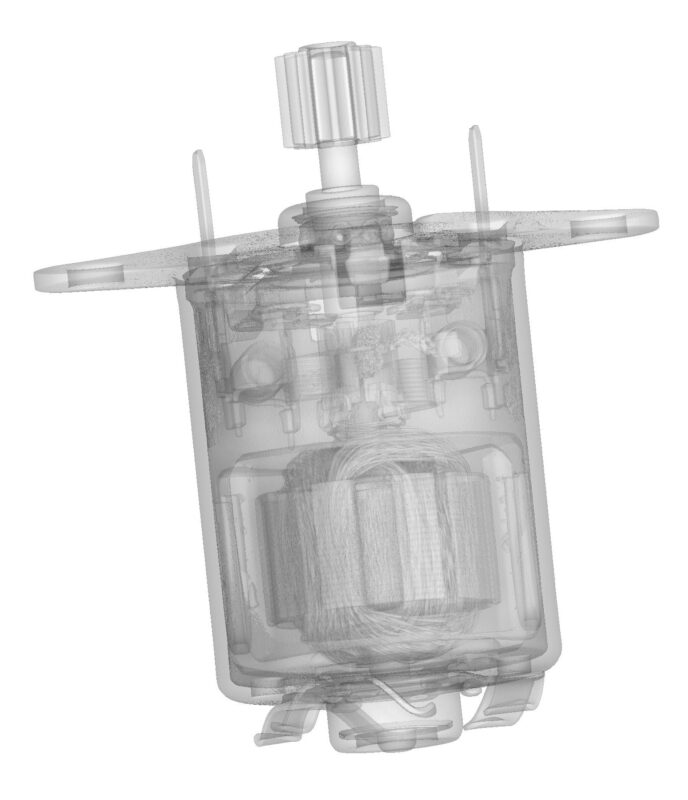

Od kompletného výrobku k detailnému pohľadu dovnútra

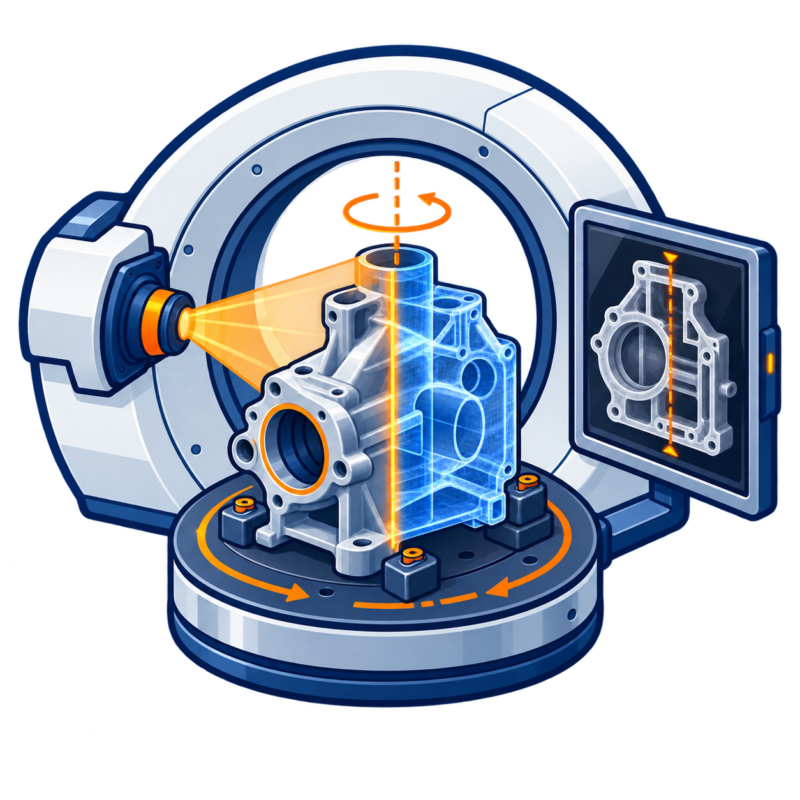

Zostavu skenujeme v zmontovanom stave. Röntgenové projekcie následne rekonštruujeme do trojrozmerného objemu, v ktorom môžeme jednotlivé komponenty skúmať z ľubovoľného smeru a v ľubovoľnom reze.

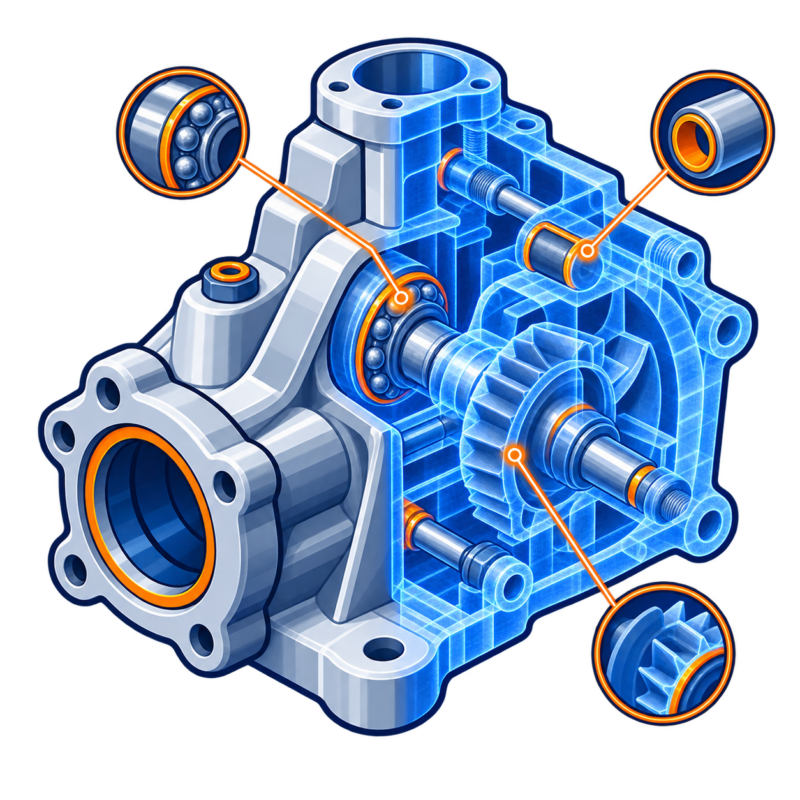

Podľa cieľa analýzy následne izolujeme konkrétne komponenty alebo oblasti a vyhodnotíme ich polohu, prítomnosť, vzájomné uloženie alebo prípadné poškodenie.

CT SKENOVANIE

3D REKONŠTRUKCIA

ANALÝZA KOMPONENTOV

VYHODNOTENIE

CT odhalí aj chyby ukryté vo vnútri výrobku

Pri bežnej výstupnej kontrole môže výrobok navonok vyzerať úplne správne, pričom problém sa nachádza až vo vnútri zostavy.
Pomocou CT môžeme odhaliť napríklad:

  • nesprávne vložené alebo pootočené komponenty,
  • chýbajúce diely,
  • nedostatočne zasunuté prvky,
  • posunuté tesnenia,
  • deformované alebo poškodené komponenty,
  • nežiaduci kontakt medzi dielmi,
  • príliš veľkú alebo malú vôľu,
  • vnútorné praskliny,
  • cudzie predmety alebo zvyšky materiálu.

Výhodou je, že celý výrobok možno analyzovať v stave, v akom vznikol problém, bez toho, aby jeho rozobratím došlo k zmene pôvodnej polohy komponentov.

Aké zostavy môžeme kontrolovať

CT kontrola je využiteľná pri širokej škále výrobkov obsahujúcich vnútorné komponenty alebo mechanizmy.

AUTOMOBILOVÉ KOMPONENTY

Ventily, snímače, konektory, čerpadlá, vstrekovacie prvky a ďalšie viacdielne komponenty.

PLASTOVÉ MECHANIZMY

Západky, prevody, vložky, pružiny a ďalšie prvky uzavreté v plastových krytoch.

ELEKTROTECHNICKÉ VÝROBKY

Konektory, káblové priechodky, kontakty, zalievaná elektronika a kombinované plastovo-kovové zostavy.

MECHANICKÉ ZOSTAVY

Ložiská, ozubené prevody, ventily, mechanizmy a presné viacdielne súčiastky.

Výstupy z kontroly zostáv

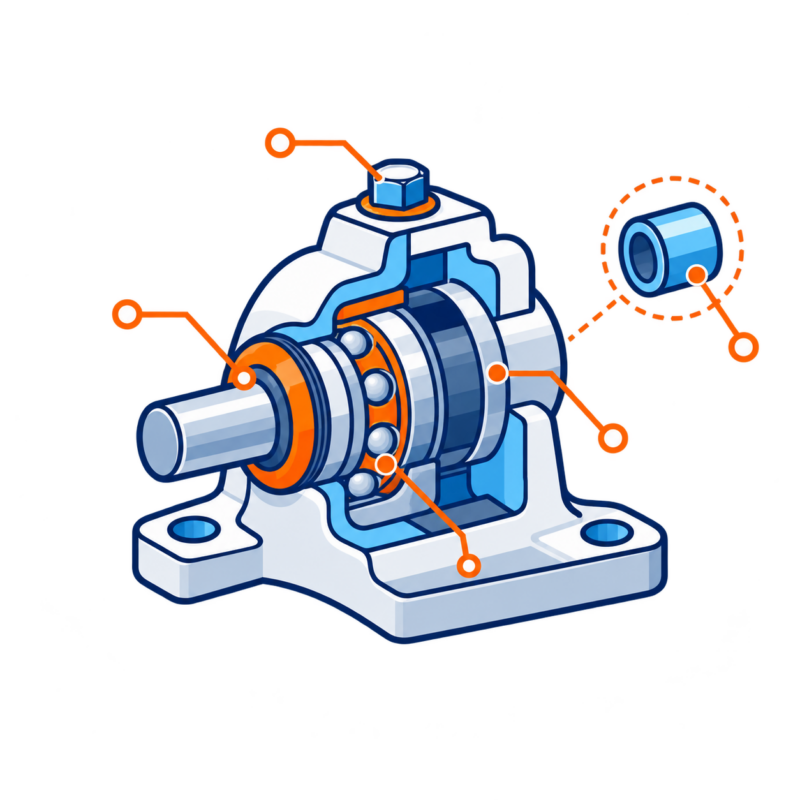

Označené komponenty

Obrazová dokumentácia s vyznačením kontrolovaných dielov, ich polohy a prípadných montážnych nedostatkov.

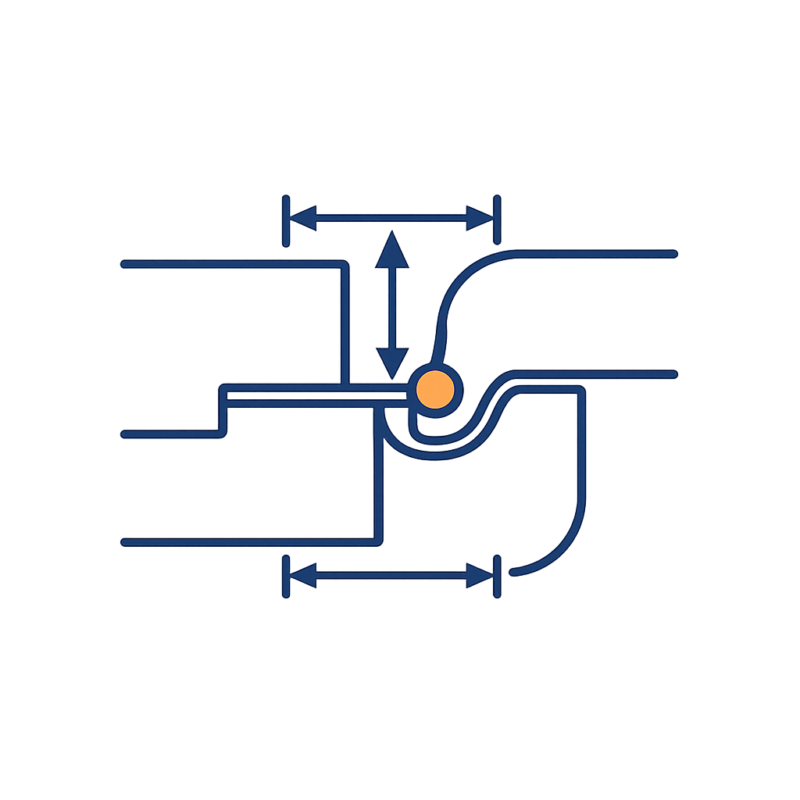

Kritické miesta a hodnoty

Detailné rezy, 3D vizualizácie a podľa potreby namerané vzdialenosti, polohy alebo veľkosti vôlí.

Dokumentácia a dáta

Obrazové výstupy, tabuľky výsledkov a podľa dohody export dát alebo podklady na ďalšie spracovanie.
