CT meranie hrúbok stien

Odhalíme miesta s nedostatočnou alebo nadmernou hrúbkou bez rozrezania súčiastky.

Priemyselná počítačová tomografia umožňuje analyzovať hrúbku materiálu v celom objeme súčiastky vrátane vnútorných, zakrivených a bežne neprístupných oblastí.

Výsledkom je farebná 3D mapa, ktorá prehľadne zobrazuje tenké a hrubé miesta. Analýzu možno využiť pri kontrole kvality, optimalizácii výrobných procesov, overovaní prototypov aj riešení príčin poškodenia výrobkov.

konzultovať meranie hrúbky stien

Čo dokážeme pomocou CT vyhodnotiť

Analýza poskytuje informáciu o lokálnej hrúbke v každom hodnotenom mieste súčiastky. Umožňuje rýchlo lokalizovať kritické oblasti a objektívne posúdiť rovnomernosť rozloženia materiálu.

MINIMÁLNA HRÚBKA
Lokalizácia najtenších miest, ktoré môžu znižovať pevnosť alebo životnosť výrobku.

MAXIMÁLNA HRÚBKA
Odhalenie nadmerného nahromadenia materiálu a miest s nevyhovujúcou hrúbkou.

ROZLOŽENIE HRÚBKY

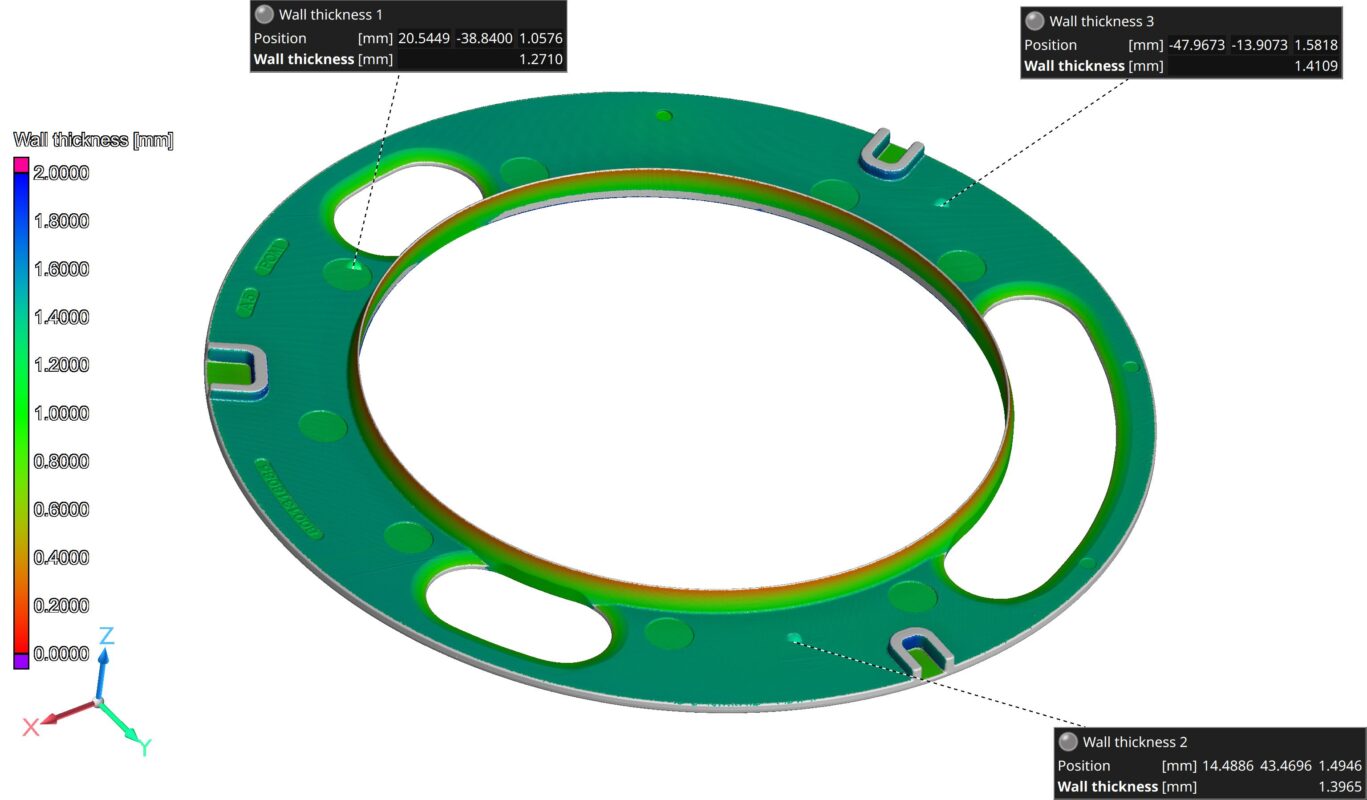

Farebná 2D a 3D vizualizácia hrúbky na celom povrchu alebo vo vybranej oblasti.

ŠÍRKA MEDZIER
Vyhodnotenie vzdialenosti medzi protiľahlými povrchmi, vnútornými stenami alebo jednotlivými komponentmi.

Kedy vám analýza hrúbky stien pomôže

CT meranie je vhodné najmä vtedy, keď potrebujete získať rozmery z vnútorných alebo zložitých oblastí súčiastky, ktoré nie je možné spoľahlivo skontrolovať bežnými dotykovými alebo optickými metódami.

Plastové výlisky

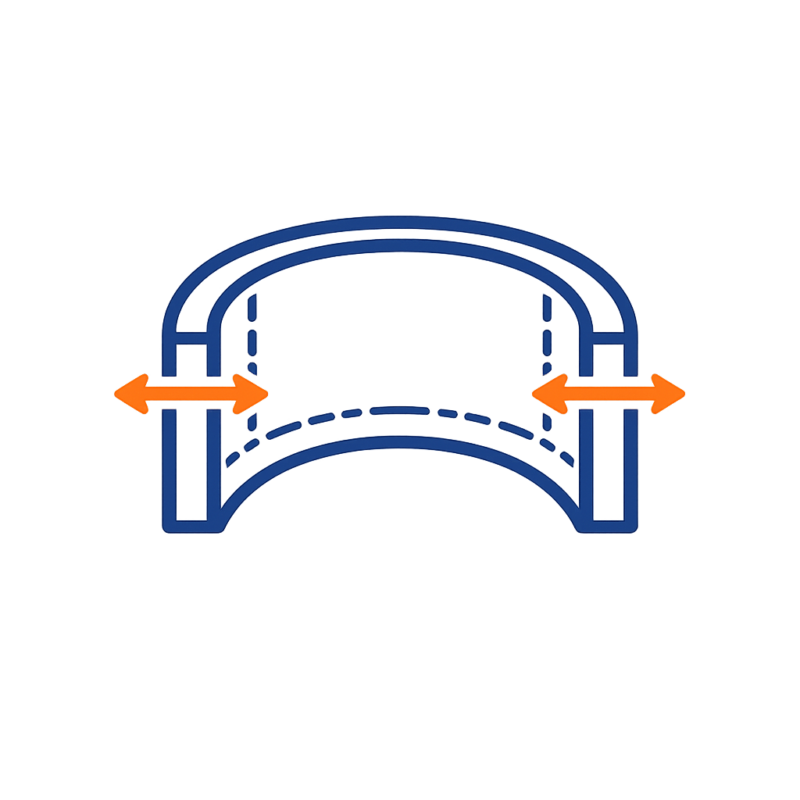

Duté a tenkostenné súčiastky

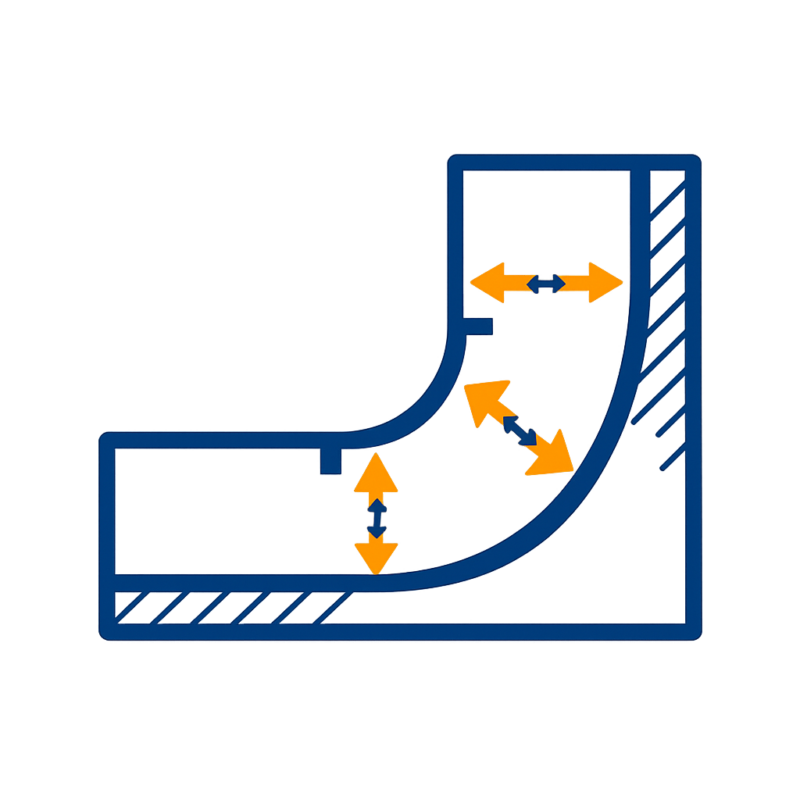

Kovové odliatky

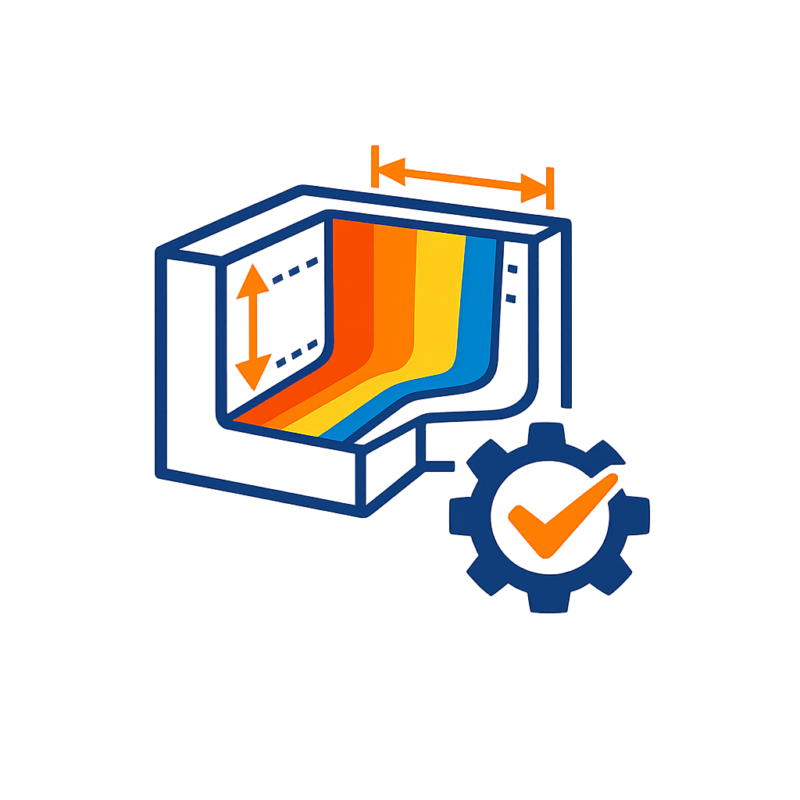

Vývoj a optimalizácia

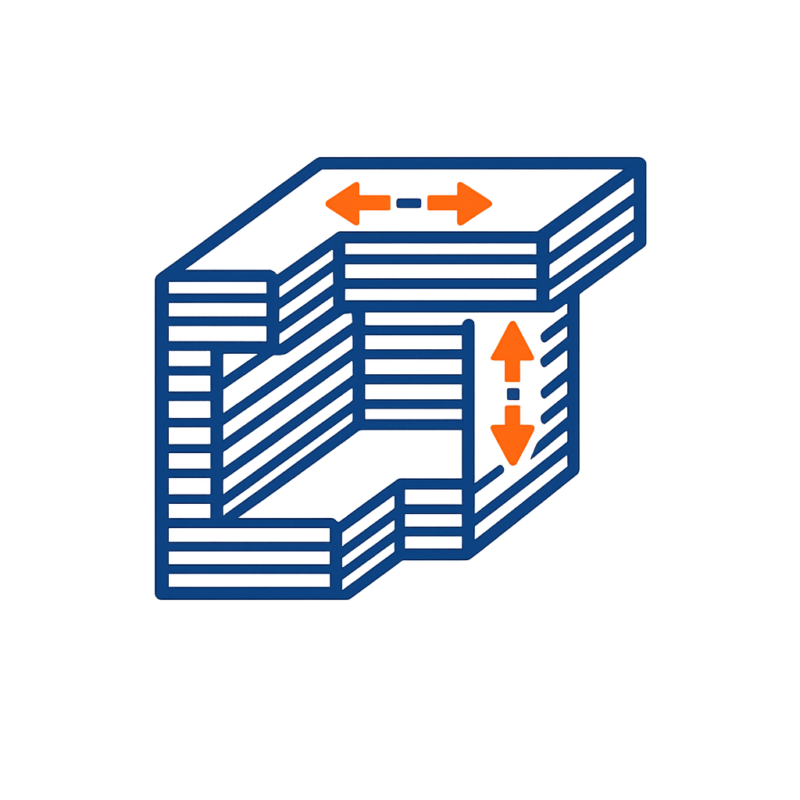

3D tlačené diely

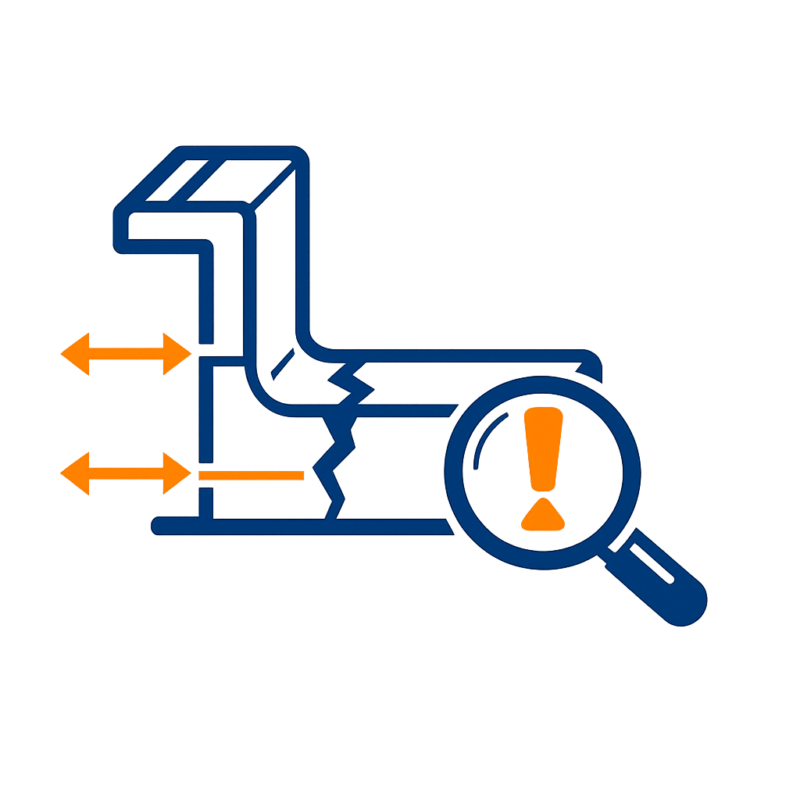

Reklamácie a poruchy

Od CT skenu k farebnej mape hrúbky

Najskôr vytvoríme trojrozmerné CT dáta celej súčiastky a presne určíme rozhranie medzi materiálom a okolitým prostredím.

Následne softvér automaticky vypočíta vzdialenosť medzi príslušnými povrchmi a priradí každému hodnotenému miestu nameranú hrúbku. Hodnoty sa zobrazia pomocou farebnej škály, vďaka ktorej je možné okamžite rozpoznať tenké, hrubé alebo nevyhovujúce oblasti.

Analýzu môžeme vykonať na celom diele alebo iba v konkrétnej oblasti určenej zákazníkom. Podľa zadania možno nastaviť minimálnu a maximálnu prípustnú hrúbku a farebne odlíšiť miesta mimo tolerancie.

Výstupy z analýzy hrúbky stien

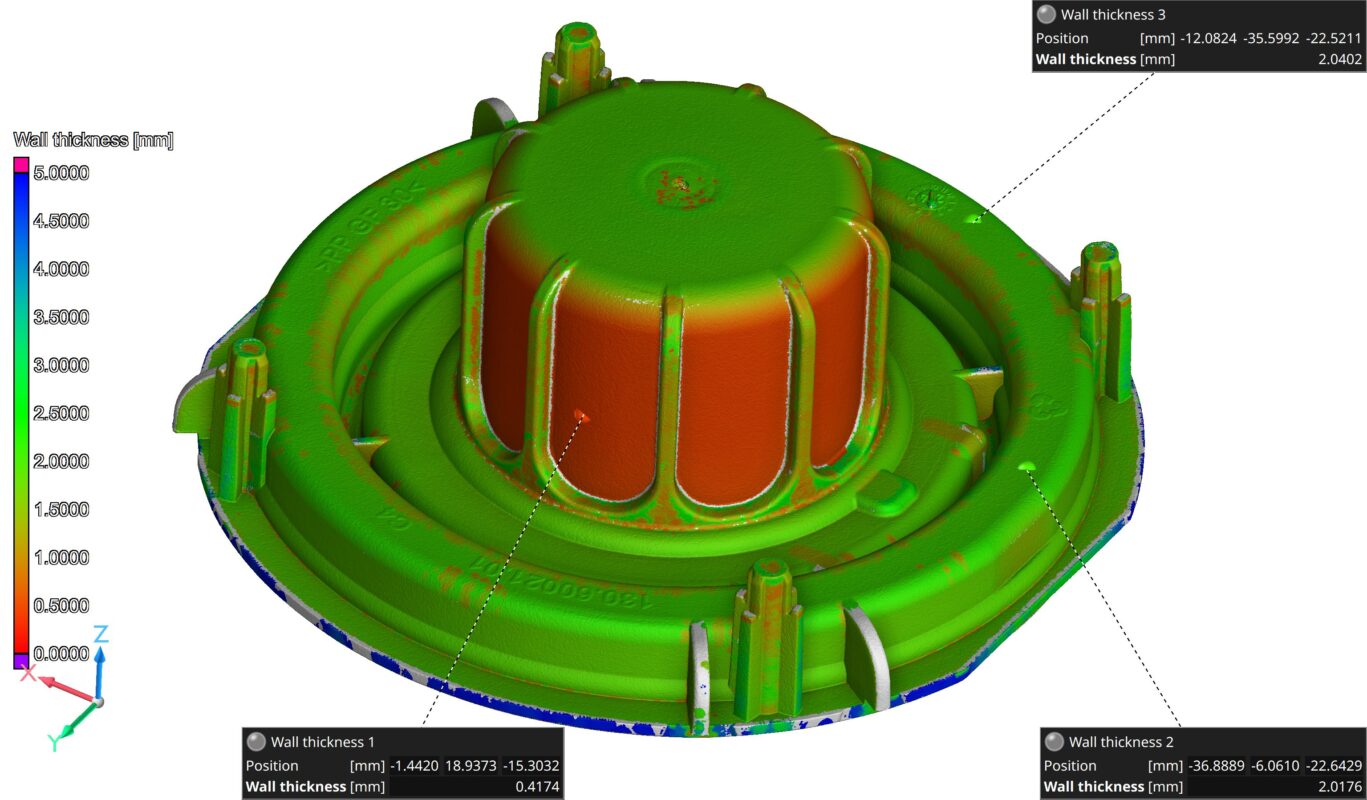

Farebná mapa hrúbky

Prehľadné 2D a 3D zobrazenie hrúbky materiálu v celom diele alebo vo vybraných oblastiach.

Kritické miesta a hodnoty

Minimálna, maximálna a priemerná hrúbka vrátane lokalizácie miest mimo stanovených limitov.

Dokumentácia a dáta

Obrazové výstupy, tabuľky výsledkov a podľa dohody export dát.
