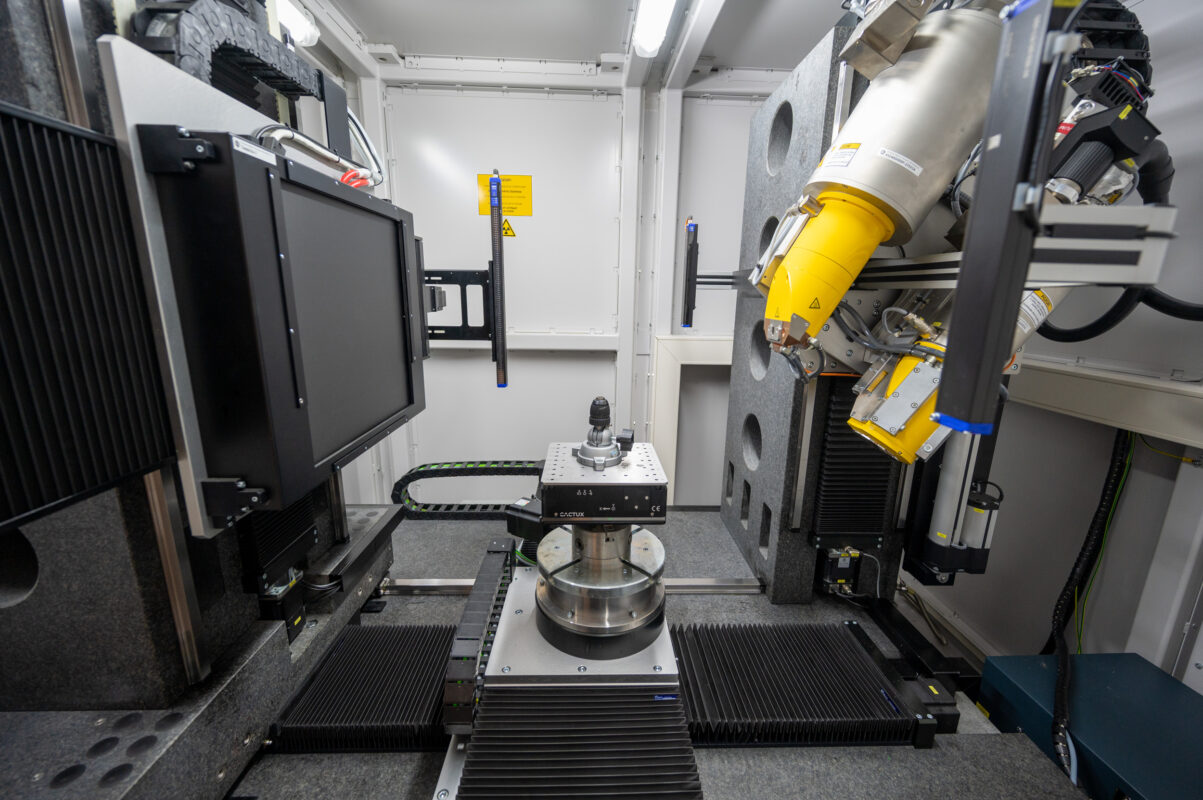

Priemyselný CT systém v|tome|x L 240

• 240 kV / 320 W mikrofokusová RTG trubica
• 180 kV / 15 W nanofokusová RTG trubica
• Presný 7-osový manipulačný systém na žulových blokoch, ktorý zabezpečuje mimoriadnu stabilitu a presnosť merania
• Veľkoplošný GE DXR digitálny detektor pre vysokú kvalitu obrazu
• Detekovateľnosť detailu:
  – < 2 µm pri 240 kV trubici
  – do 1 µm pri 180 kV trubici
• Maximálna veľkosť skúmaného objektu: ø 500 mm x 800 mm
• Maximálna hmotnosť vzorky: 50 kg

Od CT skenovania k odbornému vyhodnoteniu

Samotným CT meraním sa proces nekončí. Z nasnímaných röntgenových projekcií vytvoríme kompletný 3D objem, ktorý následne analyzujeme podľa konkrétneho zadania zákazníka.

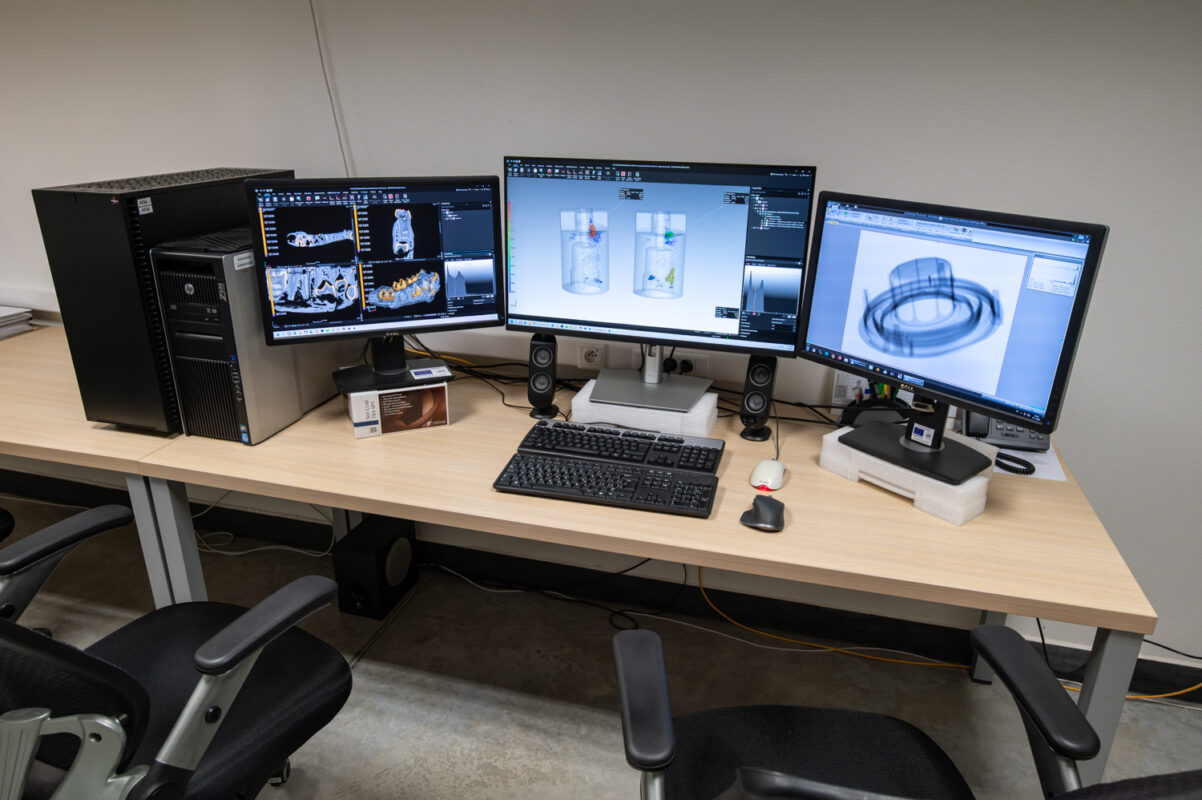

Na rekonštrukciu a spracovanie dát používame špecializovaný softvér datos|x a VGStudio MAX. Umožňuje nám vyhodnocovať vnútorné defekty a pórovitosť, merať rozmery, analyzovať hrúbky stien, porovnávať skutočnú geometriu s CAD modelom a pripravovať 3D dáta pre ďalšie spracovanie.

Výstupom môže byť obrazová dokumentácia, 3D vizualizácia, merací protokol, podrobná analýza požadovaných vlastností alebo export dát vo formáte dohodnutom so zákazníkom.
